产品名: GQ947Y电动轨道球阀
型号: GQ947Y
口径: 1/2"~24"mm
压力: 1.6~4.0MPa
材质: WCB 304 316
公称通径DN(mm) |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
700 |
公称压力 MPa |
1.6、2.5、4.0、6.4 | |||||||||||||||
转角范围 (゜) |
90 | |||||||||||||||
固有流量特性 |
快 开 | |||||||||||||||
介质温度(℃) |
-60~450 | |||||||||||||||
泄 漏 量 |
Ⅴ 级 |
阀芯形式 |
O型固定球型阀芯 |
流量特性 |
近似快开型 |
输出转速:18-192转/分 |
输出转矩:34-3000牛顿 米 |
额定转矩误差:±10% |
死区:0.1%-9.9% |
可调输出额定负载下启动频率:60次/小时 |
输入信号:4-20mA/100Ω,2-100 mA/100Ω,DC24V开关量。 |
供电电源:380±10%VAC,50Hz |
相对湿度:≤95% |
环境温度:-30℃+70℃ |
防护等级:IP68 输入输出通道均采用光电隔离 |
零件 名称 |
材料 | |||
阀体 |
WCB |
ZG1Cr5Mo |
18-8CrNi |
18-12CrNiMo |
阀盖 |
WCB |
ZG1Cr5Mo |
18-8CrNi |
18-12CrNiMo |
阀杆 |
2Cr13 |
38CrMoA1 |
1Cr18Ni9Ti |
1Cr18NiMo2aTi |
球体 |
WCB+HCr |
1Cr5Mo |
18-8CrNi |
18-12CrNiMo |
阀座 |
PTFE/13Cr/CrNi SS+STELLITE | |||
螺柱 |
B7/35CrMoA |
1Cr17Ni2 | ||
螺母 |
2H/45 |
2Cr13 | ||
填料 |
PTFE/增强柔性石墨 |

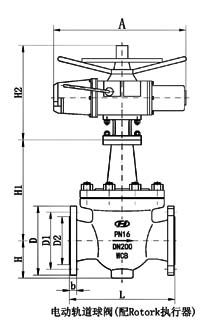

公称通经DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
1450 |
H1 |
220 |
230 |
240 |
260 |
307 |
360 |
410 |
483 |
512 |
543 |
581 |
617 |
672 |
723 |
758 |
791 |
828 |
870 |
940 |
H2 |
450 |
486 |
525 |
550 |
610 |
640 |
640 |
675 |
710 |
740 |
820 |
905 |
955 |
990 |
1050 |
1100 |
1270 |
1450 |
|
H3 |
415 |
455 |
500 |
535 |
580 |
605 |
640 |
675 |
710 |
740 |
820 |
905 |
955 |
990 |
1050 |
1100 |
1270 |
1450 |
|
H4 |
370 |
400 |
440 |
460 |
480 |
500 |
550 |
600 |
650 |
713 |
760 |
820 |
875 |
930 |
962 |
1020 |
1285 |
1625 |

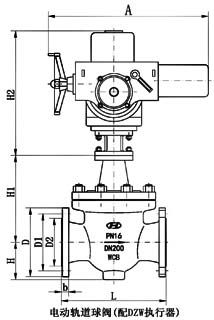

公称通经DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
1450 |
H1 |
230 |
240 |
260 |
280 |
320 |
360 |
436 |
492 |
527 |
607 |
649 |
701 |
750 |
750 |
790 |
832 |
875 |
910 |
980 |
H2 |
486 |
525 |
550 |
610 |
640 |
640 |
675 |
710 |
740 |
820 |
905 |
955 |
990 |
1050 |
1100 |
1270 |
1450 |
||
H3 |
455 |
500 |
535 |
580 |
605 |
640 |
675 |
710 |
740 |
820 |
905 |
955 |
990 |
1050 |
1100 |
1270 |
1450 |
||
H4 |
400 |
440 |
460 |
480 |
500 |
550 |
600 |
650 |
713 |
777 |
835 |
890 |
950 |
980 |
1040 |
1305 |
1650 |
公称通经DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
500 |
600 |
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
1250 |
1450 |
H1 |
240 |
260 |
280 |
300 |
329 |
365 |
450 |
509 |
541 |
663 |
725 |
781 |
790 |
806 |
821 |
858 |
898 |
1020 |
H2 |
525 |
550 |
610 |
640 |
640 |
675 |
710 |
740 |
820 |
905 |
955 |
990 |
1050 |
1100 |
1270 |
1450 |
||
H3 |
500 |
535 |
580 |
605 |
605 |
620 |
640 |
685 |
735 |
850 |
900 |
920 |
1100 |
1250 |
1340 |
1555 |
||
H4 |
440 |
460 |
480 |
500 |
550 |
600 |
650 |
713 |
777 |
835 |
890 |
950 |
980 |
1040 |
1305 |
1650 |
