气动球阀

MQ647AF气动喷煤粉球阀

一、产品[MQ647AF气动喷煤粉球阀]的详细资料：

产品型号：MQ647AF

产品名称：气动喷煤粉球阀

产品特点：凯斯特牌气动喷煤粉球阀是作为控制含尘、含固体粉末，特别适用于高炉煤粉喷吹、空气管路及喷枪管路等系列。 1、阀座带有磨损自动补偿装置，有效确保阀门的密封性能。 2、特殊材料制成密封圈，具有耐高温、耐磨损、使用寿命长的特点。 3、阀门结构紧凑、启闭灵活、安装维修方便。喷煤粉专用球阀,喷煤粉球阀,专用球阀。

二、MQ647AF主要零件材质：

零件名称	材质
阀体、阀盖	WCB
球体、阀座	1Cr18Ni9Ti+硬铬
阀杆	2Cr13
密封圈	特种耐磨耐高温四氟
螺栓	中碳钢

三、MQ647AF概述：

公称压和	1.6MPa
公称通径	2.4MPa
高压液密封	1.76MPa
低压液密封	0.6MPa
适用温度	-28-300℃
适用介质	含尘埃气体、煤粉等
结构长度按	GB1221-89
法兰尺寸按	GB9113、JB79-59
检验试验按	JB/T9092-99
驱动方式	手动、气动

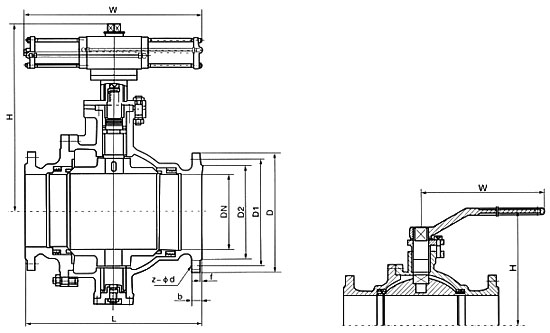

四、MQ647AF气动喷煤粉球阀主要尺寸：

公称压力PN(MPa)	公称通径DN(mm)	尺寸(mm)
		L	D		H
		L	手动	气动	手动	气动
MQ647AF-1.6	25	180	140	235	90	298
	32	200	155	235	107	304
	40	220	250	330	127	370
	50	220	250	330	140	367
	65	241	350	400	164	425
	80	283	350	510	177	484
	100	305	420	510	206	531
	125	356	700	580	292	570
	150	394	1000	720	320	570
	200	457	-	720	-	610
	250	533	-	900	-	670
	300	610	-	1050	-	740
	350	686	-	1290	-	790
	400	762	-	1600	-	905
其余连接尺寸请参阅样本《主要外型与连接尺寸表》

订货须知：
一、①气动喷煤粉球阀产品名称与型号②气动喷煤粉球阀口径③气动喷煤粉球阀是否带附件以便我们的为您正确选型。

二、若已经由设计单位选定凯斯特公司的气动喷煤粉球阀型号，请按气动喷煤粉球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
