MZ948W-2电动城市煤气快速启闭闸阀

MZ948W-2电动城市煤气快速启闭闸阀

城市煤气快速启闭闸阀，适合介质为：高炉煤气、焦炉煤气、发生炉煤气、水煤气、油煤气等各种污煤气，及液化气、天然气、矿井瓦斯气等洁净煤气。主要用于煤制气、冶金、焦化等行业的制气和城市煤气输配管网上。

主要零部件材料：

零件名称	阀替、阀盖、闸板	阀杆	阀杆螺母	填料	垫片
材料	灰铸铁	碳钢	球墨	油浸石棉盘根	橡胶石棉板

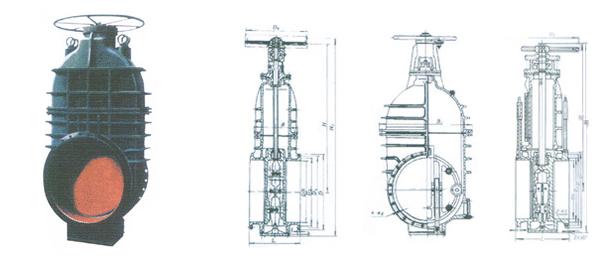

主要外形及连接尺寸：

DN	D		D1		D2		z--d		L	b	f	Do	H	H1	A*B	重量 Kg
DN	6巴级	10巴级	6巴级	10巴级	6巴级	10巴级	6巴级	10巴级	L	b	f	Do	H	H1	A*B	重量 Kg
150	265	285	225	240	202	212	8-17.5	8-22	350	26	3	280	770	140	330*260	132
200	320	340	280	295	258	268	8-17.5	8-22	400	28	3	320	850	160	930*280	196
250	375	395	335	350	312	320	12-17.5	12-22	450	28	3	320	930	230	470*310	301
300	440	445	395	400	365	370	12-22	12-22	500	28	4	400	1010	300	520*350	462
350	490	505	445	460	415	430	12-22	16-22	550	30	4	400	1150	340	570*380	680
400	540	565	495	515	465	482	16-22	16-26	406	32	4	640	1310	430	640*390	768
450	595	615	550	565	520	532	16-22	20-26	432	32	4	640	1400	465	690*410	898
500	645	670	600	620	570	585	20-22	20-26	457	34	4	800	1540	490	800*460	1362
600	755	780	705	725	670	685	20-22	20-30	508	36	5	800	1750	540	930*500	1706
700	860	895	810	840	775	800	24-26	24-30	610	40	5	1000	1960	590	1070*550	1846
800	975	1015	920	950	880	905	24-30	24-33	660	44	5	1000	1990	680	1190*580	2760
900	1075	1115	1020	1050	980	1005	24-30	28-33	711	46	5	1200	2170	760	1280*570	3760
1000	1175	1230	1120	1160	1080	1110	28-30	28-36	811	50	5	1200	2350	800	1390*580	4400
1200	1405	1455	1340	1380	1295	1330	32-33	32-39	960	56	5	1400	2780	840	1680*780	6787
1400	1630	1675	1560	1590	1510	1530	36-36	36-42	960	62	5	1400	3260	1000	1900*850	8540
1600	1830	1915	1760	1820	1710	1750	40-36	40-48	1160	68	5	1600	4092	1250	2360*980	12480
1800	2045	2115	1970	2020	1920	1950	44-39	44-48	1160	70	5	1600	4572	1357	2740*1108	16790

Z48WH-2.5 油封快速启闭煤气闸阀

产品说明:闸阀是最常用的截断阀之一,主要用来接通或截断管路中的介质; 闸阀适用的压力,温度及口径范围很大,尤其适用于中,大口径的管道.暗杆闸阀的传动螺纹位于阀体内部,在启闭过程中,阀杆只做旋转运动,闸板在阀体内升降.因此, 阀门的高度尺寸小.暗杆闸阀,通常在阀盖上方装设启闭位置指示器,以适用于船舶,管沟等空间较小和粉尘含量大的环境.楔式刚性单闸板结构简单,尺寸小,使用比较可靠,它适用于常温,中温的各种介质和压力的环境.广泛用于给排水,煤气,电力,冶金,石油,化工,轻纺以及城建等行业,在蒸汽,水,油类介质的管路上作启闭用.

用途:本阀广泛适用用于石油,化工,制药,电力等行业,在公称压力≤1.0Mpa的蒸汽,水,油品等介质的管路上,作启闭用.

性能规范:

	MZ48W-1.5	MZ48W-2	MZ48W-2.5
公称压力	0.15	0.2	0.25
强度(水) Mpa	0.25	0.3	0.375
密封试验(水) Mpa	0.165	0.22	0.275
适用温度 ℃	-10-120	-10-120	-10-120
适用介质	焦炉炉煤气,发生炉煤气,水煤气,油煤气等.		煤气,天然气

外形尺寸和连接尺寸:

型号	公称通径	尺　　　　　　寸
型号	公称通径	L	D	D1	D2	b	z- Φ d	B	B1	Do	H1	H2
MZ48W-1.5 MZ48W-2 MZ48W-2.5	150	350	285	240	212	26	8-22	350	350	280	765	895
	200	400	340	295	268	28	8-22	372	396	400	805	962
	300	500	445	400	370	28	12-22	450	522	500	1005	1215
	350	550	505	460	430	30	16-22	380	566	400	1108	1384
	400	406	565	515	482	32	16-26	390	640	500	1251	1554
	450	432	615	565	532	32	20-26	410	690	560	1268	1605
	500	457	670	620	585	34	20-26	460	800	640	1443	1805
	600	508	780	725	685	36	20-30	499	926	720	1687	2143
	700	610	895	840	800	40	24-30	550	1066	800	1904	2420
	800	660	1015	950	905	44	24-33	580	1187	800	2032	2609
	900	711	1115	1050	1005	46	28-33	668	1275	1000	2232	2817
	1000	811	1230	1160	1110	50	28-36	676	1386	1000	2448	3058
	1200	960	1455	1380	1330	56	32-39	774	1680	1000	2778	3578
