法兰截止阀

J41H/Y铸钢截止阀

J41H法兰连接铸钢制截止阀

J41H/Y-16/100C截止阀（Globe Valve）：截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。截止阀只适用于全开和全关，不允许作调节和节流。

截止阀属于强制密封式阀门，所以在阀门关闭时，必须向阀瓣施加压力，以强制密封面不泄漏。当介质由阀瓣下方进入阀内时，操作力所需要克服的阻力，是阀杆和填料的磨擦力与由介质的压力所产生的推力，关阀门的力比开阀门的力大，所以阀杆的直径要大，否则会发生阀杆顶弯的故障。近年来，从自密封的阀门出现后，截止阀的介质流向就改由阀瓣上方进入阀腔，这时在介质压力作用下，关阀门的力小，而开阀门的力大，阀杆的直径可以相应地减少。同时，在介质作用下，这种形式的阀门也较严密。我国阀门“三化给”曾规定，截止阀的流向，一律采用自上而下。截止阀开启时，阀瓣的开启高度，为公称直径的25%～30%时，流量已达到最大，表示阀门已达全开位置。所以截止阀的全开位置，应由阀瓣的行程来决定。

截止阀具有以下优点：
1.结构简单，制造和维修比较方便。
2.工作行程小，启闭时间短。
3. 密封性好，密封面间磨擦力小，寿命较长。

截止阀的缺点如下：
1. 流体阻力大，开启和关闭时所需力较大。
2. 不适用于带颗粒、粘度较大、易结焦的介质。
3. 调节性能较差。

截止阀的结构形式：
1.截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分，有直通式、直流式和角式。截止阀按密封形式分，有填料密封截止阀和波纹管密封截止阀。
2. 截止阀阀体的结构形式有直通式、直流式和直角式。直通式是最常见的结构，但其流体的阻力最大。直流式流体阻力较小，多用于含固体颗粒或粘度大的流体。直角式阀体多采用锻造，适用于较小通经、较高压力的的截止阀。

截止阀的安装与维护应注意以下事项：
1、手轮、手柄操作的截止阀可安装在管道的任何位置上。
2、手轮、手柄及伟动机构，不允许作起吊用。
3、介质的流向应与阀体所示箭头方向一致。

J41H/Y法兰铸钢截止阀

J41H/Y法兰铸钢截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。

◆产品特点

1、结构简单，制造和维修比较方便

2、工作行程小，启闭时间短

3、密封性好，密封面间磨擦力小，寿命较长

◆执行标准

设计规范：GB/T 12235

结构长度：GB/T 12221

法兰连接：JB/T 79

试验与检验：JB/T 9002

产品标识：GB/T 12220

供货规范：JB/T 7928

◆性能参数

型号		J41H-16C～160C	J41Y-16C～160C	J41W-16P～160P
工作压力（MPa）		1.6～16.0
适用温度（℃）		≤425		≤150
适用介质		水、蒸汽、油品		弱腐蚀性介质
材料	阀体、阀盖	碳素钢		铬镍钛不锈钢
	阀杆	铬不锈钢		铬镍钛不锈钢
	密封面	堆焊铁基合金	堆焊硬基合金	本体材料
	填料	石棉石墨、柔性石墨、聚四氟乙烯

J41H/Y法兰铸钢截止阀压力试验MPa

公称压力	1.6	2.5	4.0	6.4	10.0	16.0
强度试验	2.4	3.8	6.0	9.6	15.0	24.0
水密封试验	1.8	2.8	4.4	7.4	11.0	18.0
上密封试验	1.8	2.8	4.4	7.04	11.0	18.0
气密封试验	0.4-0.7

J41H/Y法兰铸钢截止阀主要零件材料及性能

体盖扳	阀杆	密封面	垫片(环)	填料	工作温度℃	适用介质
WCB	2Cr13	13Cr STL 本体材料尼龙	增强柔性石墨 1Crl3／柔性石墨 08软钢 0Cr18Ni9Ti OCr18Ni12Mo2Ti	柔性石墨增强柔性石墨 SFB-260 SFP-260	≤425	水、蒸汽、油品
WC1	38CrMoAI 25Cr2MoV				≤450
WC6					≤540
WC9					≤570
ZGCr5Mo					≤540
ZG1Cr18Ni9Ti	1Cr18Ni9Ti				≤200	硝酸类
ZGCr18Ni12Mo2Ti	1C18Ni12Mo2Ti				≤200	醋酸类

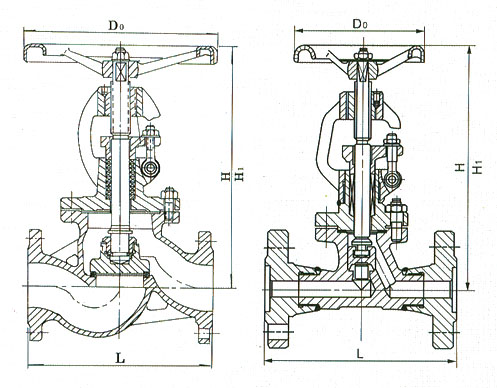

PN l．6MPa规格主要尺寸

1.6MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
凸面法兰 RF J41H J41Y J41W J41F J41N 16C 16P 16R 16I	10	130	90	60	40	14	4-Φ14	198	120
	15	130	95	65	45	14	4-Φ14	218	120
	20	150	105	75	55	14	4-Φ14	258	140
	25	160	115	85	65	14	4-Φ14	275	140
	32	180	135	100	78	16	4-Φ18	280	160
	40	200	145	110	85	16	4-Φ18	330	180
	50	230	160	125	100	16	4-Φ18	350	200
	65	290	180	145	120	18	4-Φ18	370	280
	80	310	195	160	135	20	8-Φ18	400	280
	100	350	215	180	155	20	8-Φ18	415	320
	125	400	245	210	185	22	8-Φ18	460	360
	150	480	280	240	210	24	8-Φ23	510	450
	200	600	335	295	265	26	12-Φ23	710	500
	250	650	405	335	320	30	12-Φ25	786	550
	300	750	460	410	375	30	12-Φ25	925	600

2.5MPa规格主要尺寸

2.5MPa	DN	L	D	D1	D2	b	n-Φd	H	D0
	10	130	90	60	40	16	4-Φ14	198	120
	15	130	95	65	45	16	4-Φ14	218	120
	20	150	105	75	55	16	4-Φ14	258	140
	25	160	115	85	65	16	4-Φ14	275	140
	32	180	135	100	78	18	4-Φ18	280	160
	40	200	145	110	85	18	4-Φ18	330	180
	50	230	160	125	100	20	4-Φ18	350	200
	65	290	180	145	125	22	8-Φ18	400	280
	80	310	195	160	135	22	8-Φ18	355	280
	100	350	230	190	160	24	8-Φ23	415	320
	125	400	270	220	188	28	8-Φ25	460	360
	150	480	300	250	218	30	8-Φ25	510	450
	200	600	360	310	278	34	12-Φ25	710	500
	250	622	425	370	332	36	12-Φ30	786	550
	300	698	485	430	390	40	16-Φ30	925	600

4.0MPa规格主要尺寸

4.0MPa	DN	L	D	D1	D2	D6	b	n-Φd	H	D0
凹凸法兰 MFM J41H J41Y J41W J41N 40 40P 40R 40I	10	130	90	60	41	35	14	4-Φ14	198	120
	15	130	95	65	45	40	16	4-Φ14	233	120
	20	150	105	75	55	51	16	4-Φ14	295	140
	25	160	115	85	65	58	16	4-Φ14	285	160
	32	180	135	100	78	66	18	4-Φ18	302	160
	40	200	145	110	85	76	18	4-Φ18	355	200
	50	230	160	125	100	88	20	4-Φ18	373	200
	65	290	180	145	120	110	22	8-Φ18	408	280
	80	310	195	160	135	121	22	8-Φ18	436	280
	100	350	230	190	160	150	24	8-Φ23	480	320
	125	4001	270	220	188	176	28	8-Φ25	588	360
	150	480	300	250	218	204	30	8-Φ25	611	400
	200	600	375	320	282	260	38	12-Φ30	720	400

6.4MPa规格主要尺寸

6.4MPa	15	170	105	75	55	40	18	4-14Φ	195	400
凹凸法兰 MFM J41H J41Y J41W J41N 64 64P 64R 64I	20	190	125	90	68	51	20	4-Φ18	228	160
	25	210	135	100	78	58	22	4-Φ18	275	180
	32	230	150	110	82	66	24	4-Φ23	325	200
	40	260	165	125	95	76	24	4-Φ23	360	240
	50	300	175	135	105	88	26	4-Φ23	410	280
	65	340	200	160	130	110	28	8-Φ23	450	320
	80	380	210	170	140	121	30	8-Φ23	485	360
	100	430	250	200	168	150	32	8-Φ25	537	400
	125	500	295	240	202	176	36	8-Φ30	631	400
	150	550	340	280	240	204	38	8-Φ34	646	450
	200	650	405	345	300	260	44	12-Φ34	813	500

10.0MPa规格主要尺寸

10.0MPa	10	170	100	70	50	35	20	4-Φ14	198	140
凹凸法兰 MFM J41H J41Y J41W 100 100P 100R 100I	15	170	105	75	55	40	20	4-Φ14	202	140
	20	190	125	90	68	51	22	4-Φ18	228	160
	25	210	135	100	78	58	24	4-Φ18	250	180
	32	230	150	110	82	66	24	4-Φ23	326	200
	40	260	165	125	95	76	26	4-Φ23	360	240
	50	300	195	145	112	88	28	4-Φ25	414	280
	65	340	220	170	138	110	32	8-Φ25	434	320
	80	380	230	1810	148	121	34	8-Φ25	547	360
	100	430	265	21, 0	172	150	38	8-Φ30	621	400
	125	500	310	250	210	176	42	8-Φ34	732	400
	150	550	350	290	250	204	46	12-Φ34	840	450
