J145X隔膜式电动遥控阀

一、产品[隔膜式电动遥控阀]的详细资料：

产品型号：J145X

产品名称：隔膜式电动遥控阀

产品特点：安装在各类结水系统的管道上，根据电信号或手动操作，使阀门打开或关闭。准确快速的控制反应。关闭速度可调，阀门平稳关闭而不会产生压力波动。采用三向电磁阀，维护简单。

J145X电动遥控阀结构特点：

本产品由主阀和调节阀及接管系统组成，阀体采用直流式阀体，主阀控制室为膜片式或活塞式的双控制室结构，控制室比一般水力控制阀增加了一个，增加了对主阀的控制功能，实现了对水泵出口的缓慢开启、全开、缓闭、截止等多功能控制，实现了一个阀门、一次调节对水泵出口的多功能控制。
本产品的接管系统采用调节阀控制，通过设定调节阀的开度，可方便实现需要的各项控制参数，如主阀的开启速度、缓闭速度等等。

J145X电动遥控阀工作原理：

    当水泵起动起后，水压作用于主阀阀盘下面和控制室下腔，此压力使主阀开启，控制室上腔的水经过调节阀B缓缓排到出口端，主阀缓缓开启。设定调节阀的开度可得到合适地主阀开启速度。
    当水泵停止工作后，进口端水压迅速下降，在自重、弹簧压力作用下快速关闭大部分开度，防止了水倒流余下的开度由控制室上腔的水压和下腔水压联合作用下缓缓关闭，关闭速度减慢形成了缓冲，防止压力剧增。
    设定调节阀A、B的开度和开度比可得到合适的阀门启闭速度。

J145X电动遥控阀工作特点：

    1、防止水锤效果好，将缓开、止回速闭、缓闭等消除水锤的技术一体化，防止开泵不锤和停泵倒流与水锤对供水管路和水泵的损害。
    2、操作方便，无需为阀门另配电控系统，阀门随水泵的开启与停止自动并按顺序完成控制功能。通过设定调节阀开度可得到合适的控制参数。
    3、阀体采用了全通道、直流式、流线型设计。水力损失小，节能效果好。

五、J145X电动遥控阀功能与用途：

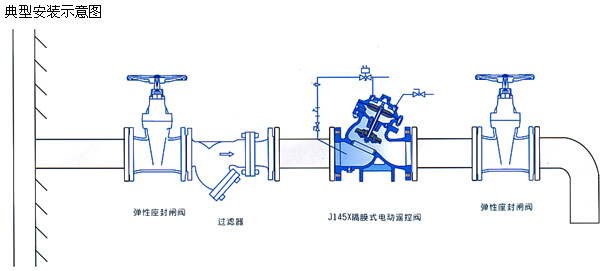

本阀门安装在水泵出口端，顺序实现缓慢开启、全开、速闭、缓闭等功能。
本产品用于高层建筑给水系统和其它给水系统的水泵出口管路上，防止和减弱水泵启闭时管线的水锤水击，防止水倒流保护水泵，维护管路安全。

二、J145X隔膜式电动遥控阀主要技术参数：

公称压(Mpa)	壳体试验压力(MPa)	密封试验压力(MPa)	调压范围(MPa)	适用介质	介质温度(℃)
1.0	1.5	1.1	0.09-0.8	水	0-80
1.6	2.4	1.76	0.15-1.4
2.5	3.75	2.75	0.2-2.0

三、J145X隔膜式电动遥控阀主要零件材料：

零件名称	零件材料
阀体阀盖	WCB
阀座阀盘	铜合金/2Cr13
密封圈 O型圈	丁腈橡胶
阀杆	2Cr13
弹簧	50CrVA
缸套活塞(活塞型)	2Cr13
膜片(膜片型)	夹织物丁腈橡胶
调节阀球阀	铜合金
过滤器	不锈钢

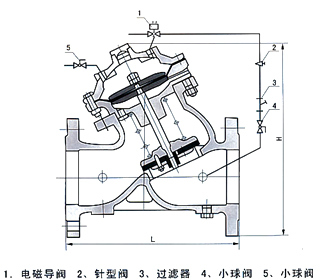

四、J145X隔膜式电动遥控阀主要连接尺寸：

DN	L	H	D			D1			n-d
DN	L	H	1. 0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	203	293	165	165	165	125	125	125	4-18	4-18	4-18
65	216	328	185	185	185	145	145	145	4-18	4-18	8-18
80	248	364	200	200	200	160	160	160	8-18	8-18	8-18
100	283	418	220	220	235	180	180	190	8-18	8-18	8-22
125	330	481	250	250	270	210	210	220	8-22	8-22	8-22
150	356	543	285	285	300	240	240	250	8-22	8-22	8-26
200	444	673	340	340	360	295	295	310	12-22	12-22	8-26
250	533	792	395	405	425	350	355	370	12-22	12-26	12-30
300	600	927	445	460	485	400	410	430	16-22	12-26	16-30
350	622	957	505	520	555	460	470	490	16-26	12-26	16-33
400	698	1188	565	580	620	515	525	550	20-26	16-30	16-36
450	775	1218	615	640	670	565	585	600	20-26	20-30	20-36
500	811	1256	670	715	730	620	650	660	20-30	20-33	20-36
600	900	1600	780	840	-	725	770	-	24-30	20-36	-
700	980	1750	895	910	-	840	840	-	24-30	20-36	-
800	1120	1900	1015	1025	-	950	950	-	24-33	24-36	-
900	1120	2100	1115	-	-	1050	-	-	28-33	24-39	-
1000	1320	2400	1230	-	-	1160	-	-	28-36	-	-

订货须知：
一、①隔膜式电动遥控阀产品名称与型号②隔膜式电动遥控阀口径③隔膜式电动遥控阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的隔膜式电动遥控阀型号，请按隔膜式电动遥控阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
