J744X/J644X液压、气动角式快开排泥阀

一、产品[J744X、J644X液压、气动角式快开排泥阀]详细资料

产品名称:液压角式快开排泥阀、气动角式快开排泥阀

产品型号:J744X J644X

产品特点:

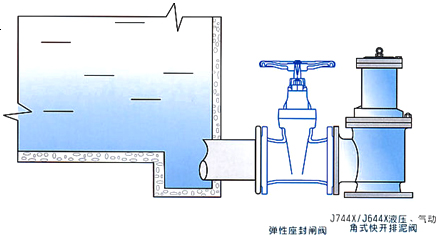

J744X/J644X液压、气动角式快开排泥阀，是一种由液压源或气动源作执行的角型截止类阀门。通常成排安装在沉定池底部外侧壁，用以排除池底沉淀的泥砂和污物。排泥阀液压缸之活塞为L形皮碗，密封性能好，经久耐用，阀门密封副亦橡胶密封，无泄漏。还可通过电动二位四通换向电磁阀实现远程控制。操作方便，安全可靠。

技术参数:

公称压力:0 6MPa、1 0MPa
公称通径：100"～400mm
最低马驱动压力：0.15MPa
适用介质：水、污水
驱动介质：清水、气
适用温度：0～80℃
法兰标准：GB／T l 7241 6 GB／T 911 3
试验标准：GB／T l 3927 APl 598

二、J744X、J644X液压、气动角式快开排泥阀主要零件材料

零件名称	阀体、阀盖	膜片压板、阀盘	阀杆	膜片
材料	灰铸铁、球墨铸铁、铸钢	球墨铸铁、青铜	不锈钢	尼龙强化橡胶

三、J744X、J644X液压、气动角式快开排泥阀主要技术参数

公称压力(MPa)	试验压力(MPa)		液压缸工作介质	适用温度	适用介质
	壳体	密封
1.0	1.5	1.1	清水、气	≤80℃	水、污水
1.6	2.4	1.76

四、J744X、J644X液压、气动角式快开排泥阀主要连接尺寸

公称通径 (mm)	尺寸(mm)			接管螺纹G
公称通径 (mm)	H	L1	L2	接管螺纹G
80	480	135	125	1/2〞
100	500	145	125	1/2〞
150	620	175	145	1/2〞
200	735	225	185	1/2〞
250	805	260	205	1/2〞
300	940	280	245	3/4〞
350	1100	305	270	3/4〞
400	1200	340	310	1〞

订货须知：
一、①液动排泥阀产品名称与型号②液动排泥阀口径③液动排泥阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定的液动排泥阀型号，请按液动排泥阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的凯斯特阀门专家为您审核把关。
