法兰截止阀
|
锻钢法兰截止阀概述 锻钢整体法兰端阀门有三种阀盖设计，第一种是螺栓型阀盖，通过凹凸面连接，采用不锈钢带与柔性石墨缠绕垫片，按需求也可采用环连接，第二种是焊接型阀盖，通过螺纹密封后焊接，按需求也可直接采用刚性焊接，第三种是自密封阀盖，通过螺纹与自密封阀盖连接。
J41Y锻钢美标法兰截止阀结构设计和规范
锻钢整体阀兰端制造按API602,BS5352,ANSI/ASME B16.34,试验与验收按API 598,标识按照MSS SP-25。
J41Y锻钢美标法兰截止阀结构型式
1、全通径或缩径 2、结构长度按ANSI/ASME B16.10 3、法兰按ANSI/ASME B16.5 4、自密封阀盖 5、明杆带支架 6、两端自动调整的填料压套； 7、本体倒密封 8、整体阀体法兰 9、对焊端按ANSI/ASME B16.25 10、环连接阀体阀盖垫片 11、用缠绕式垫片的螺栓型阀盖、螺纹密封、焊接型阀盖，或自密封阀盖 | |
 150～600LB |
 900～1500LB |
| 序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM | |
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) | ||
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
垫片 |
316+柔性石墨 |
316夹柔性石墨+PTFE | ||
|
3 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
4 |
圆柱销 |
A276 420 |
A276 304 | ||
|
5 |
填料压套 |
A276 410 |
A182 F304(L) |
A182 F316(L) | |
|
6 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
8 |
阀杆螺母 |
A276 410 | |||
|
9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
铭牌 |
SS | |||
|
11 |
手轮 |
A197 | |||
|
12 |
填料压板 |
A216 WCB |
A351 CF8 | ||
|
13 |
填料 |
Flexible Graphite |
PTFE | ||
|
14 |
阀盖 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
|
15 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
16 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 | ||
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ | ||
注意：1、客户需求的其他材质也可采用。密封面料配对由客户指定内件代号决定。
2、CS=碳钢；AS=合金钢；SS=不锈钢；

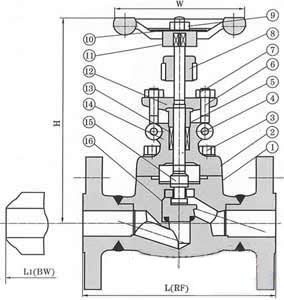

J41Y锻钢美标法兰截止阀规格尺寸及重量 （mm）
150～600LB
|
NPS |
1/2" |
3/4" |
1" |
1 1/4" |
11/2" |
2" | ||
|---|---|---|---|---|---|---|---|---|
|
L(RF) L1(BW) |
150Lb |
180 |
117 |
127 |
140 |
165 |
203 | |
|
300Lb |
152 |
178 |
203 |
216 |
229 |
267 | ||
|
600Lb |
165 |
190 |
216 |
229 |
241 |
292 | ||
|
H(开) |
150Lb～300Lb |
166 |
171 |
207 |
240 |
258 |
330 | |
|
600Lb |
171 |
207 |
240 |
258 |
330 |
380 | ||
|
W |
100 |
100 |
125 |
160 |
160 |
180 | ||
|
重量 |
150Lb |
RF |
4.5 |
6.9 |
9.8 |
13.5 |
19.5 |
28.0 |
|
BW |
2.3 |
3.6 |
7.8 |
8.2 |
12.0 |
15.0 | ||
|
300Lb |
RF |
4.8 |
7.7 |
11.0 |
16.8 |
21.2 |
32.6 | |
|
BW |
2.8 |
4.0 |
8.5 |
9.2 |
12.6 |
16.8 | ||
|
600Lb |
RF |
5.6 |
7.8 |
12.5 |
17.0 |
23.5 |
38.8 | |
|
BW |
3.4 |
4.7 |
9.2 |
10.5 |
13.3 |
18.9 | ||
|
NPS |
1/2" |
3/4" |
1" |
1 1/4" |
11/2" |
2" | |
|
L(RTJ) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
|
H(BW) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
H(开) |
207 |
207 |
240 |
258 |
330 |
355 | |
|
W |
125 |
125 |
160 |
160 |
180 |
200 | |
|
柔性石墨 |
RTJ |
8.0 |
13.2 |
17.4 |
19.0 |
24.5 |
31.0 |
|
BW |
5.2 |
10.0 |
14.6 |
15.8 |
20.5 |
27.8 | |
|
自密封截止阀 | |
 |
 |
|
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM | |
|
Ttpe A105 |
Type A182 F22 |
Type A182 304(L) |
A182 F316(L) | ||
|
1 |
阀体 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
3 |
阀杆 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
4 |
密封螺母 |
A105 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
5 |
密封圈 |
A182 F304L |
A182 F316L | ||
|
6 |
阀盖 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
7 |
销钉 |
A276 420 |
A182 F304 | ||
|
8 |
垫圈 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
9 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
填料 |
柔性石墨 |
PTFE | ||
|
11 |
手轮 |
A276 420 |
A182 F304 | ||
|
12 |
填料压板 |
A216 WCB |
A351 CF8 | ||
|
13 |
填料压板 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
15 |
阀杆螺母 |
A276 410 | |||
|
16 |
手轮 |
A197 | |||
|
17 |
铭牌 |
SS | |||
|
18 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 | ||
|
适用温度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ | ||
|
NPS |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" | |
|
L(RTJ) |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
|
2500Lb |
264 |
273 |
308 |
349 |
384 |
451 | |
|
H(开) |
900Lb～1500Lb |
318 |
318 |
318 |
398 |
408 |
524 |
|
2500Lb |
333 |
333 |
333 |
410 |
420 |
524 | |
|
W |
160 |
160 |
180 |
200 |
250 |
280 | |
| 重量 | 900Lb～1500Lb | 15.5 | 16.9 | 18.9 | 28.9 | 34.3 | 52.8 |
| 2500Lb | 18.0 | 20.5 | 23.0 | 36.1 | 45.0 | 81.5 | |
